歡迎訪問深圳市宏圖硅膠科技有限公司網(wǎng)站
| 硬度：15-40 | 硫化劑添加：2-3 |
| 外觀：半透明/白色 | 密度：1.08-1.09g/cm3 |
| 線收縮率：0.3% | 常規(guī)包裝：25/200kg |
手板硅膠簡介
手板硅膠是一種價格較低的雙組份的模具硅膠，常規(guī)的模具膠翻模次數(shù)一般有800次到上千次，而手板硅膠則只有幾次到幾十次。一般適用于小批量產(chǎn)品生產(chǎn)或者是一次性開模。

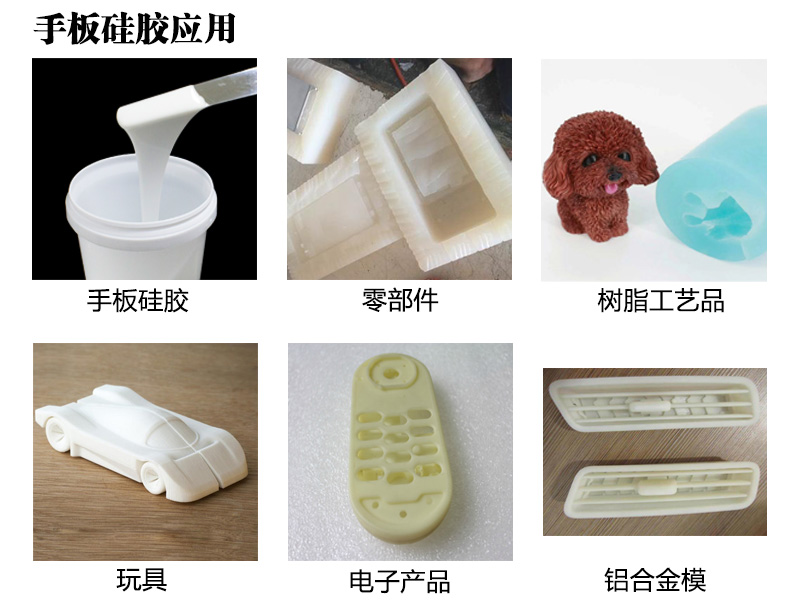

手板硅膠用途
手板硅膠一般用于小批量翻?；蛘咭淮涡蚤_模，也可用于精細小件產(chǎn)品的硅膠復模、 合金玩具工藝、塑膠玩具、工藝品模型、手板模型設計，文物的復制、電子設備抗震、移印定位、鞋模等產(chǎn)品的硅膠模具制作。
手板硅膠特點
1.低粘度、流動性好、易灌注；
2.耐高溫、耐酸堿、耐老化；
3.價格低，小批量生產(chǎn)節(jié)約成本。

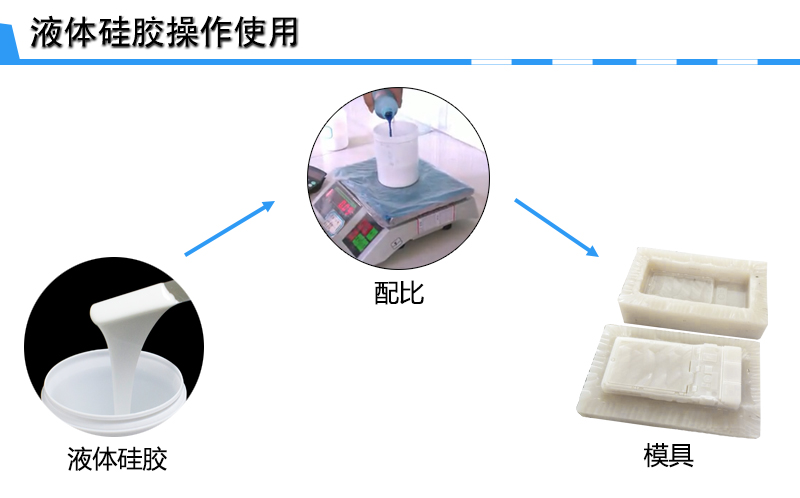

手板硅膠操作
1.將硅膠和固化劑按一定比例進行配比混合攪拌均勻；
2.把攪拌后的硅膠進行抽真空排氣泡處理，沒有抽真空機的可延長硅膠固化時間讓其自然固化，但是這種效果不是很理想(建議還是購買一臺抽真空機）；
3.把抽完真空的硅膠全部倒入到?？騼?nèi)，等3-6小時硅膠完全固化后進行脫模。
液體手板硅膠操作注意
1.硅膠與固化劑之間一定要充分攪拌均勻，防止硅膠出現(xiàn)不固化或不完全固化的現(xiàn)象；
2.抽真空的時間不宜太久，防止硅膠在抽真空時發(fā)生交聯(lián)固化，導致硅膠不能使用；
3.制作好的硅膠模具建議放置24小時候在投入使用，這樣可以延長硅膠模具的使用壽命。
手板硅膠參數(shù)
| 外觀 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
| 常規(guī)包裝（kg） | 25/200 | |||||
注: 以上參數(shù)僅為常規(guī)參數(shù)，如有特殊需求請與我司聯(lián)系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調(diào)整提供。
